Introduction: The Science & Art of Professional Recording Studio Acoustics

Recording studio acoustic design represents one of the most technically demanding and sonically critical disciplines within architectural acoustics, requiring exceptional precision in both acoustic treatment and sound isolation to create neutral, controlled environments enabling accurate audio production, mixing, and mastering. Unlike concert halls designed to enhance live performance or cinemas optimized for sound reproduction, recording studios must provide completely transparent acoustic conditions where engineers and producers can make critical decisions that will translate accurately across diverse playback systems worldwide.

Moreover, professional recording facilities encompass multiple specialized spaces—tracking rooms, control rooms, isolation booths, live rooms, and mastering suites—each with distinct acoustic requirements yet demanding seamless integration within a cohesive facility. Consequently, successful recording studio design necessitates comprehensive understanding of psychoacoustics, room mode behavior, sound absorption characteristics, isolation construction techniques, and critical listening environment optimization.

Furthermore, modern recording studios face evolving challenges including accommodating diverse musical genres from intimate acoustic performances to high-energy rock sessions, integrating sophisticated digital audio workstations with traditional analog equipment, meeting stringent environmental noise standards in urban locations, and achieving world-class acoustic performance within often-constrained budgets and building spaces. Therefore, this comprehensive guide examines recording studio acoustic design from fundamental principles through advanced implementation strategies, providing studio designers, acoustic consultants, audio engineers, and facility developers with authoritative guidance for creating professional-grade recording environments. Turning these criteria into a buildable room is a separate engineering discipline — see our acoustic engineering services for room-in-room construction, HVAC noise control and commissioning.

Part One: Recording Studio Acoustic Fundamentals & Critical Listening Environment Principles

1.1 Essential Acoustic Characteristics for Professional Audio Production Environments

Fundamentally, recording studio acoustics must satisfy three paramount objectives simultaneously. Initially, the acoustic environment must provide exceptionally flat, neutral frequency response enabling accurate monitoring and mix decisions that translate reliably to other playback systems. Subsequently, the space must exhibit appropriate temporal response characteristics including controlled early reflections and reverberation supporting critical listening without coloring the recorded sound. Finally, the facility must achieve complete isolation from external noise sources and between internal studio spaces, ensuring pristine recording conditions and preventing interference between simultaneous sessions.

Core Recording Studio Acoustic Objectives & Target Parameters

Acoustic Objective Physical Requirement Perceived Quality Primary Measurement Professional Target Critical Applications
Flat Frequency Response Uniform absorption across spectrum No tonal coloration ±3 dB (40 Hz – 16 kHz) ±2 dB ideal Mixing, mastering
Controlled Reflections Optimized early reflection pattern Accurate stereo imaging ITDG 15-25 ms Critical precision Stereo monitoring
Low Modal Density Non-parallel surfaces, treatment Even bass response Modal spacing >5 Hz Smooth low-end Bass-critical work
Short Reverberation High absorption, proper volume Dry, controlled sound RT60: 0.2-0.4 seconds Genre-dependent Control rooms
Exceptional Isolation Mass, decoupling, sealing Zero external intrusion STC 70-85+ Maximum achievable All professional studios
Minimal Background Noise Ultra-quiet HVAC, isolation Silent monitoring environment NC 10-15 Quietest possible Mastering, critical listening
Accurate Stereo Imaging Symmetrical room, reflection control Precise localization Image width/depth Excellent definition Mixing, production

1.2 Nine Critical Design Challenges in Professional Recording Studio Development

Achieving True Acoustic Neutrality: First and foremost, recording studios must avoid imparting any sonic character or coloration to monitored audio. However, all physical spaces possess inherent acoustic signatures through resonances, reflections, and absorption characteristics. Consequently, achieving genuine acoustic transparency requires extraordinary attention to room proportions, surface treatment, and modal control.

Managing Low-Frequency Room Modes: Subsequently, room modes (standing waves) at frequencies below 300 Hz create peaks and nulls in frequency response dramatically affecting bass perception and mix decisions. Moreover, small to medium-sized rooms suffer particularly severe modal problems due to limited mode density and spatial averaging. Therefore, room proportion optimization, strategic bass absorption placement, and sometimes active bass management become essential.

Controlling Early Reflection Patterns: Additionally, early reflections arriving within 15-40 milliseconds after direct sound profoundly influence stereo imaging, tonal balance, and mix accuracy. Specifically, reflections from side walls, ceiling, and console surfaces can blur stereo image, create comb filtering, and compromise mix translation. Thus, precise reflection point treatment and reflection-free zone design prove critical.

Providing Appropriate Reverberation for Different Spaces: Moreover, control rooms require very short reverberation (0.2-0.3s) for analytical listening, whereas tracking rooms benefit from moderate reverberation (0.4-0.6s) supporting musical performance without excessive liveness. Furthermore, some facilities incorporate variable acoustics enabling adjustment between dry and ambient characteristics.

Achieving Extreme Sound Isolation: Furthermore, professional recording demands isolation levels far exceeding typical architectural standards. Specifically, STC ratings of 70-85+ become necessary to prevent external noise intrusion in urban locations and enable simultaneous recording and mixing in adjacent spaces without crosstalk. Consequently, room-within-room construction, floating floors, isolated ceilings, and meticulous sealing prove essential.

Eliminating HVAC and Equipment Noise: Similarly, background noise from HVAC systems, computer equipment, lighting fixtures, and building services must be reduced to NC 10-15 or lower for critical listening and mastering applications. Indeed, noise levels imperceptible in normal conversation can seriously compromise recording quality and mixing accuracy.

Creating Optimal Monitor Positioning and Acoustics: In addition, loudspeaker placement relative to walls, ceiling, and listening position dramatically affects frequency response and stereo imaging. However, practical constraints including console size, room dimensions, and door locations often conflict with ideal acoustic positioning. Therefore, careful acoustic design must compensate for compromised placement through strategic treatment and room optimization.

Balancing Absorption and Liveness: Moreover, excessive absorption creates acoustically dead spaces causing listening fatigue and unnatural sound, while insufficient absorption produces flutter echoes, excessive reverberation, and compromised accuracy. Consequently, achieving appropriate balance requires sophisticated understanding of absorption characteristics, placement strategies, and human perception.

Integrating Multiple Specialized Spaces: Finally, complete recording facilities incorporate control rooms, tracking rooms, isolation booths, live rooms, and sometimes mastering suites, each requiring distinct acoustic characteristics yet demanding acoustic isolation from adjacent spaces. Therefore, facility layout, structural isolation, and acoustic door placement require comprehensive planning ensuring all spaces function optimally without mutual interference.

Obtain Your Exclusive Acoustic Solution

Contact Form Demo

Part Two: International Standards & Industry Best Practices for Recording Facilities

2.1 Key Standards & Guidelines for Recording Studio Acoustic Design

Primary Standards & Authoritative References for Studio Design

Standard/Reference Issuing Organization Primary Focus Key Requirements Design Applications
ITU-R BS.1116-3 International Telecommunication Union Critical listening rooms Monitor placement, room dimensions, acoustic treatment Mixing, mastering suites
IEC 60268-13 International Electrotechnical Commission Listening room acoustics Frequency response, reverberation time Control room design
EBU Tech 3276 European Broadcasting Union Listening conditions Room acoustics, monitoring standards Broadcast facilities
SMPTE 202 Society of Motion Picture & Television Engineers Dubbing stages, review rooms Background noise, isolation, RT60 Post-production studios
BBC Research White Paper British Broadcasting Corporation Studio acoustic design Comprehensive design guidance All studio types
AES Standards Audio Engineering Society Various audio topics Industry consensus practices Professional audio facilities

2.2 Control Room Design Standards: ITU & IEC Requirements

Notably, ITU-R BS.1116-3 provides the most authoritative guidance for critical listening room design, establishing requirements for multichannel stereophonic sound systems and listening environments.

ITU-R BS.1116-3 Critical Listening Room Requirements

Parameter Requirement Measurement Method Tolerance Purpose
Room Volume 30-150 m³ recommended Direct measurement Functional range Adequate modal density
Reverberation Time 0.2-0.4 s (200-4000 Hz) ISO 3382 ±20% Controlled acoustic
Background Noise NR 10 or less ISO 1996-2 No exceedance Silent monitoring
Frequency Response ±2 dB (40 Hz – 16 kHz) 1/3 octave measurement At listening position Flat response
Modal Spacing >5 Hz recommended Calculation/measurement Below 200 Hz Smooth bass
Reflection Management Controlled early reflections Time-domain analysis Critical angles Accurate imaging

2.3 Recording Studio Classification & Performance Tiers

Recording Studio Classification by Acoustic Performance Level

Studio Tier Background Noise Isolation (STC) Frequency Response RT60 Control Room Typical Clients Investment Level
World-Class Mastering NC 5-10 STC 80-85+ ±1 dB (30-20k Hz) 0.15-0.25 s Major labels, top artists Premium
Professional A-Room NC 10-15 STC 75-80 ±2 dB (40-16k Hz) 0.20-0.30 s Professional recording, mixing High
Professional B-Room NC 15-20 STC 70-75 ±3 dB (40-16k Hz) 0.25-0.35 s Project studios, production Moderate-High
Project/Home Studio NC 20-25 STC 60-70 ±4 dB (50-16k Hz) 0.30-0.40 s Independent artists, demos Moderate
Budget/Educational NC 25-30 STC 50-60 ±5 dB (50-12k Hz) 0.35-0.45 s Education, hobbyists Low-Moderate

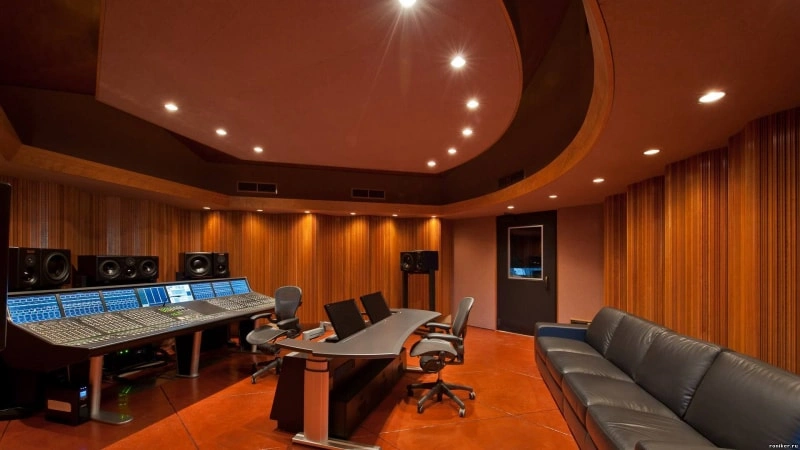

Part Three: Control Room Acoustic Design & Critical Listening Optimization

3.1 Room Proportions & Dimensional Relationships for Optimal Modal Distribution

Initially, control room dimensions profoundly influence low-frequency modal behavior, with certain dimensional ratios producing more evenly distributed modes supporting smoother bass response.

Recommended Control Room Dimensional Ratios & Modal Analysis

Room Proportion System Height : Width : Length Modal Distribution Quality Bass Smoothness Practical Constraints
Louden Ratio 1 : 1.4 : 1.9 Good Good Widely validated
Cox Ratio 1 : 1.6 : 2.3 Very Good Very Good Requires larger space
Bonello Criteria Variable (calculated) Excellent Excellent Complex calculation
IEC 268-13 Range 1 : 1.1-1.5 : 1.4-2.1 Good range Variable Flexible guideline
Golden Ratio 1 : 1.618 : 2.618 Good Good Aesthetically pleasing
Non-Rectangular Custom geometry Can be excellent Requires modeling Advanced design

Critical Room Dimension Guidelines:

  • Minimum control room height: 2.4 meters (adequate headroom)
  • Optimal height range: 2.6-3.2 meters (better modal density)
  • Width: 3.5-5.5 meters typical (stereo monitoring distance)
  • Length: 5.0-8.0 meters typical (adequate distance from monitors)
  • Volume: 30-80 m³ ideal for stereo monitoring rooms

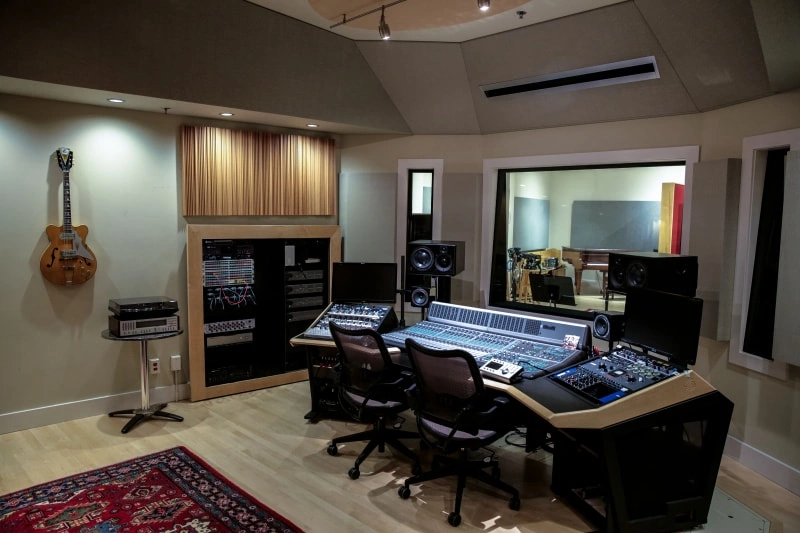

3.2 Monitor Placement & Acoustic Optimization Strategies

Subsequently, loudspeaker positioning relative to room boundaries and listening position critically affects frequency response, particularly in the bass region where boundary interference creates significant response variations.

Monitor Placement Guidelines & Boundary Distance Effects

Placement Parameter Recommended Value Acoustic Rationale Bass Response Impact Imaging Effect
Front Wall Distance 0.8-1.5 meters minimum Reduces SBIR (Speaker Boundary Interference Response) Minimizes comb filtering Improved depth
Side Wall Distance 0.6-1.2 meters minimum Reduces lateral reflections Less side wall coupling Better imaging
Listening Distance 1.5-3.0 meters typical Adequate stereo triangle Direct sound dominance Optimal imaging
Stereo Angle 60° included angle ITU recommendation Minimal impact Accurate imaging
Monitor Height Tweeter at ear level Vertical dispersion control HF accuracy Proper tonal balance
Symmetry Perfect left-right symmetry Identical path lengths Balanced bass Centered image

3.3 Reflection-Free Zone (RFZ) Design & Implementation

Moreover, the Reflection-Free Zone concept, pioneered by acoustic designer Tom Hidley, eliminates early reflections from critical surfaces surrounding the mix position, dramatically improving stereo imaging and mix accuracy.

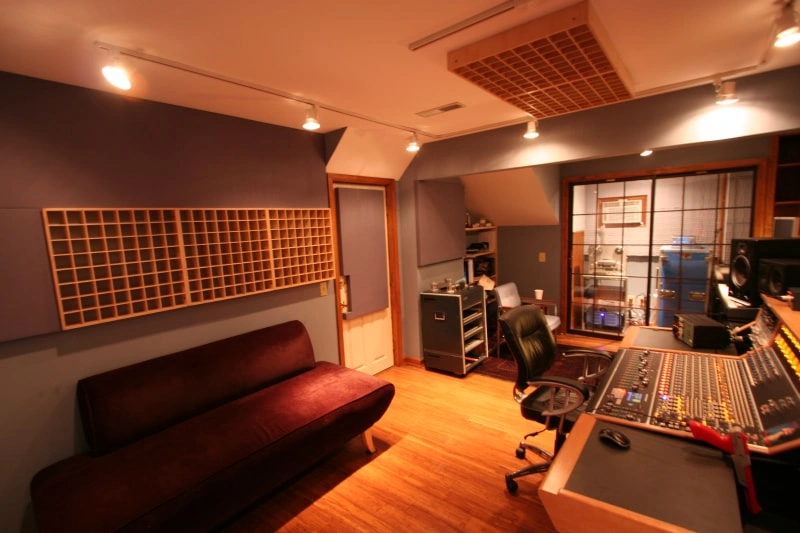

Reflection Point Treatment Strategies

Reflection Surface Treatment Type NRC Target Typical Materials Acoustic Function
Side Wall Reflection Points Highly Absorptive 0.90-1.00 Thick fiberglass panels, bass traps Eliminate lateral reflections
Ceiling Reflection Point Absorptive or Diffusive 0.70-0.90 Acoustic panels, cloud absorbers Control overhead reflections
Rear Wall Diffusive preferred 0.30-0.50 (diffusive) Quadratic diffusers, skyline Maintain liveness, prevent flutter
Floor Variable absorption 0.10-0.30 Carpet, wood, concrete Depends on overall strategy
Console/Desk Surface Absorptive edge treatment Local treatment Foam, fabric Reduce console reflections

3.4 Bass Management & Low-Frequency Room Mode Control

Furthermore, controlling low-frequency room modes represents one of the most challenging aspects of small room acoustics, requiring multi-faceted approaches including strategic placement, absorption, and sometimes electronic correction.

Low-Frequency Control Strategies & Effectiveness

Strategy Frequency Range Effectiveness Implementation Complexity Cost Factor Limitations
Room Proportion Optimization All bass frequencies Moderate Design phase only None Limited by practical constraints
Strategic Monitor/Listening Position 30-150 Hz Moderate-High Moderate Low Trial-and-error required
Corner Bass Traps 40-150 Hz High Moderate Moderate Requires corner access
Membrane/Panel Absorbers 30-80 Hz Very High High Moderate-High Narrow bandwidth, tuning required
Distributed Bass Absorption 40-200 Hz High Moderate Moderate-High Requires extensive coverage
Multiple Subwoofer Systems 20-100 Hz High High High Requires calibration, DSP
Active Room Correction (DSP) 20-200 Hz Moderate-High Moderate Low-Moderate Cannot fix time-domain issues

Bass Trap Design Principles:

  • Corner placement maximizes effectiveness (maximum pressure zone)
  • Thickness matters: 300-600mm minimum for sub-100 Hz absorption
  • Porous absorbers: require extreme thickness for low frequencies
  • Resonant absorbers: tuned panels or membranes for specific frequencies
  • Hybrid designs: combine multiple absorption mechanisms

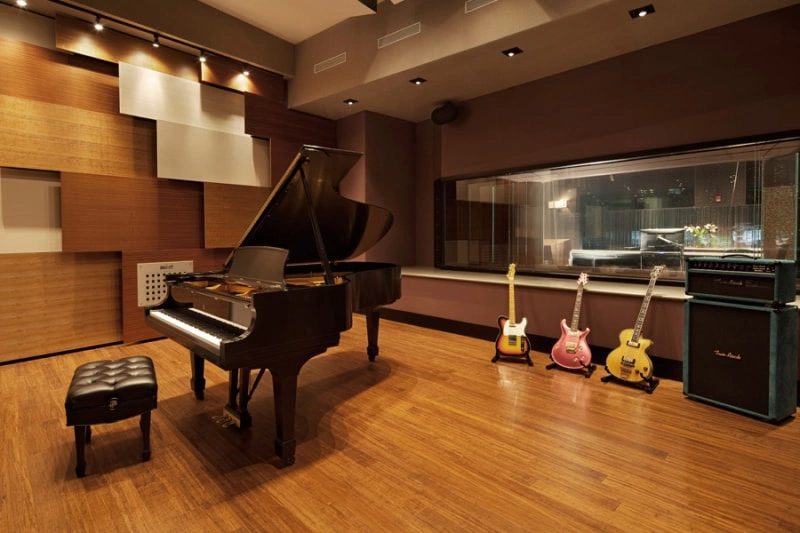

Part Four: Tracking Room & Live Room Acoustic Design

4.1 Live Room Acoustic Characteristics for Different Musical Genres

Conversely, tracking rooms and live rooms intentionally provide acoustic ambience supporting musical performance, with optimal characteristics varying significantly by musical genre and recording approach.

Tracking Room Acoustic Targets by Musical Genre

Musical Genre Optimal RT60 Room Volume Acoustic Character Wall Treatment Ceiling Treatment
Rock/Pop Drums 0.4-0.6 s 60-150 m³ Moderately live, punchy Mixed reflective/absorptive Reflective with diffusion
Jazz/Acoustic 0.5-0.8 s 80-200 m³ Natural ambience Mostly reflective with absorption Reflective, some absorption
Classical/Chamber 0.8-1.2 s 150-400 m³ Concert hall character Primarily reflective High, reflective
Voice/Dialogue 0.2-0.4 s 15-40 m³ Very dry, controlled Highly absorptive Absorptive treatment
Strings 0.6-1.0 s 100-250 m³ Warm, supportive Balanced approach Moderately reflective
Heavy Music 0.3-0.5 s 60-120 m³ Tight, controlled Significant absorption Mixed treatment

4.2 Variable Acoustic Systems for Multi-Genre Recording Facilities

Additionally, professional studios serving diverse clients benefit from adjustable acoustic environments enabling optimization for different recording approaches.

Variable Acoustic Technologies for Recording Studios

Technology Adjustment Range Response Time Reliability Cost Maintenance Optimal Applications
Rotating Panels ±0.2-0.4 s RT 1-2 minutes High High Low High-end studios
Retractable Curtains ±0.3-0.5 s RT 2-5 minutes Moderate Moderate Moderate Multi-room facilities
Hinged Absorbers ±0.2-0.3 s RT <1 minute Very High Moderate Very Low Vocal booths, small rooms
Modular Panels Variable 5-15 minutes High Low-Moderate Low Project studios
Movable Gobos Local control Immediate Very High Low Very Low All tracking rooms

Part Five: Sound Isolation Design & Construction Techniques

5.1 Room-Within-Room Construction: The Gold Standard for Studio Isolation

Primarily, room-within-room construction provides ultimate sound isolation by creating completely independent inner structures mechanically isolated from outer buildings.

Sound Isolation Construction Methods & Performance Comparison

Construction Method Typical STC Cost Factor Complexity Space Loss Applications Key Advantages
Single Stud Wall + Insulation STC 45-50 1.0x Low Minimal Not recommended for studios Inadequate isolation
Double Stud Wall STC 60-65 1.8x Moderate 200-250mm Budget studios Good cost/performance
Staggered Stud Wall STC 65-70 2.0x Moderate 150-200mm Project studios Efficient use of space
Isolated Double Wall STC 70-75 2.5x High 250-350mm Professional studios Excellent isolation
Room-in-Room (Partial) STC 75-80 3.0x High 300-500mm High-end facilities Very high performance
Room-in-Room (Complete) STC 80-85+ 4.0-5.0x Very High 400-600mm Mastering, world-class Maximum isolation

Critical Construction Details for Maximum Isolation:

  • No rigid connections: Inner and outer structures must be completely mechanically isolated
  • Floating floors: Resilient isolation pads or spring systems supporting entire floor assembly
  • Isolated ceilings: Ceiling structure attached only to inner walls, never touching outer structure
  • Mass-Air-Mass principle: Multiple heavy layers with air gaps provide superior isolation
  • Comprehensive sealing: Even small gaps dramatically reduce isolation effectiveness
  • Resilient mounting: All penetrations (electrical, HVAC) must use isolated mounting methods

5.2 Door & Window Acoustic Sealing: Critical Weak Points in Isolation

Subsequently, doors and windows represent the weakest elements in otherwise high-performance isolation assemblies, requiring specialized solutions.

Acoustic Door & Window Solutions

Component Type Typical STC Configuration Applications Critical Features Cost Factor
Standard Solid Core Door STC 30-35 Single leaf Interior access only Inadequate for studios Low
Acoustic Rated Door STC 45-50 Single leaf, gasketed Non-critical separations Perimeter seals, drop seal Moderate
Double Door with Vestibule STC 60-65 Two leaves, air gap Professional studios Sound lock entry High
Studio-Grade Door STC 65-70 Specialized construction High-isolation rooms Heavy core, multi-seal Very High
Double Glazed Window STC 35-40 Two panes, standard spacing Visual access, low isolation Not suitable for studios Moderate
Laminated Glass Window STC 40-45 Laminated construction Moderate isolation needs Better than standard Moderate-High
Studio-Grade Double Window STC 55-60 Large air gap, laminated glass Professional studios 150-300mm gap, different thicknesses High
Triple-Pane Studio Window STC 60-65+ Three panes, isolated frame Premium isolation Maximum performance Very High

5.3 Floor Isolation Systems: Eliminating Structure-Borne Noise Transmission

Moreover, floating floor construction prevents vibration and impact noise transmission through building structures, essential for multi-story studios or facilities with sensitive neighbors.

Floating Floor Systems & Performance Characteristics

Floor System Typical IIC Typical STC Resonant Frequency Deflection Cost Factor Applications
Neoprene Pads IIC 55-60 STC 60-65 18-25 Hz 3-5 mm Moderate Standard studios
Cork/Rubber Underlayment IIC 50-55 STC 55-60 20-30 Hz 2-4 mm Low-Moderate Budget studios
Engineered Resilient Mounts IIC 65-70 STC 70-75 10-15 Hz 5-10 mm High Professional studios
Steel Spring Isolators IIC 70-75 STC 75-80 5-8 Hz 10-25 mm Very High Mastering, critical spaces
Air Spring Systems IIC 75-80+ STC 80-85+ 2-4 Hz 15-40 mm Premium World-class facilities

Part Six: HVAC System Design for Ultra-Quiet Recording Environments

6.1 Silent Ventilation: The Most Challenging Aspect of Studio Design

Importantly, achieving NC 10-15 background noise while providing adequate ventilation represents one of the most technically demanding aspects of recording studio design.

Table 14: HVAC Noise Control Strategy Hierarchy for Recording Studios

Control Tier Strategy Target Contribution Implementation Effectiveness Complexity
Tier 1 – Source Ultra-quiet equipment <NC 5 Oversized, variable speed, premium equipment Critical High
Tier 2 – Velocity Extremely low air speed <NC 3 Very large ducts, <2 m/s velocity Critical Very High
Tier 3 – Attenuation Multiple silencers 35-45 dB insertion loss Custom silencer design, extended length Essential High
Tier 4 – Isolation Complete vibration isolation Eliminate structure-borne Spring mounts, flexible connections Essential Moderate
Tier 5 – Duct Treatment Acoustic lining 10-15 dB reduction Full-length internal lining Important Moderate
Tier 6 – Terminal Silent diffusers <NC 2 Custom low-velocity diffusers Important Moderate
Tier 7 – Plenum Pressure/velocity management Smooth flow Oversized plenums, transitions Important Moderate

Critical HVAC Design Parameters for Recording Studios:

  • Maximum air velocity: 1.5-2.0 m/s in main distribution
  • Terminal velocity: <1.0 m/s at diffusers and returns
  • Silencer performance: 40+ dB insertion loss at problem frequencies (125-500 Hz)
  • Equipment location: Completely isolated mechanical rooms, maximum distance from studios
  • Duct routing: Avoid straight paths from equipment to studios, use multiple direction changes
  • Vibration isolation: Spring isolators with >95% efficiency at operating frequencies

6.2 Alternative Ventilation Strategies for Ultimate Quiet

Alternative HVAC Approaches for Critical Listening Spaces

Approach Noise Performance Ventilation Effectiveness Complexity Cost Optimal Applications
Intermittent Operation NC 0 (when off) Poor (periodic only) Low Low Mastering suites, overdubs
Displacement Ventilation NC 8-12 Excellent High Very High Large control rooms
Radiant Cooling + Minimal Air NC 10-15 Moderate Very High Premium High-end mastering
Dedicated Outdoor Air + Local Treatment NC 12-18 Good High High Professional studios
Thermal Mass + Night Cooling NC 0 (during sessions) Moderate Moderate Moderate Appropriate climates

Part Seven: Isolation Booth & Vocal Room Design

7.1 Dedicated Vocal Booth Acoustic Optimization

Additionally, isolation booths for vocal recording require carefully balanced acoustics providing enough liveness for performer comfort while maintaining sufficient dryness for post-production flexibility.

Vocal Booth Design Parameters & Recommendations

Design Aspect Recommended Value Acoustic Rationale Common Mistakes to Avoid
Minimum Volume 8-15 m³ Adequate air, avoids claustrophobia Too small = uncomfortable, boxy
RT60 0.2-0.3 seconds Dry but not dead Over-damping causes fatigue
Ceiling Height 2.4-3.0 meters Adequate headroom, reduces modes Too low = oppressive
Wall Treatment Mixed absorption/diffusion Controlled reflections All absorption = dead
Floor Hard surface or low pile carpet Reduces boominess Deep carpet = unnatural
Isolation STC 60-70 minimum Prevents bleed Inadequate isolation common
Ventilation Silent, adequate CFM Comfort during takes Noisy HVAC ruins recordings

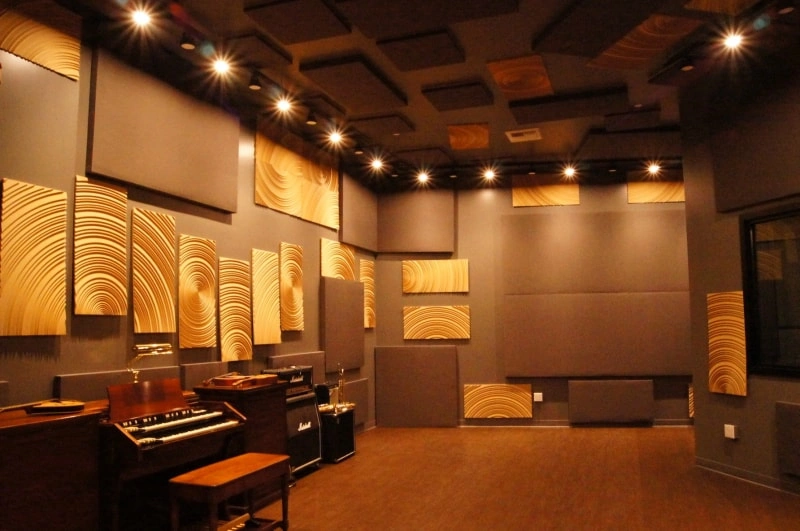

Part Eight: Acoustic Treatment Materials & Application Strategies

For the build phase Prodec supplies acoustic panels, bass traps and modular acoustic booth systems for tracking, voice-over and podcast rooms.

8.1 Porous Absorbers: Characteristics & Selection Criteria

Porous Absorptive Materials for Recording Studios

Material Type NRC Range Thickness Required Frequency Performance Fire Rating Applications Cost
Fiberglass Panels 0.80-1.00 50-150mm Excellent mid-high Class A Broadband absorption Low-Mod
Mineral Wool 0.75-0.95 50-150mm Excellent mid-high Class A Wall/ceiling treatment Low-Mod
Acoustic Foam 0.40-0.70 25-100mm Good mid-high only Varies Budget studios (not professional) Low
Polyester Fiber Panels 0.60-0.85 25-75mm Good mid-high Class A Decorative treatment Moderate
Fabric-Wrapped Panels 0.70-0.90 50-100mm + facing Excellent with proper core Class A Professional appearance Mod-High

8.2 Resonant Absorbers: Low-Frequency Control Solutions

Low-Frequency Absorption Technologies

Absorber Type Effective Frequency Bandwidth Tuning Required Effectiveness Space Required Complexity
Membrane (Panel) Absorbers 40-120 Hz Narrow (1/3 octave) Yes Very High 100-300mm depth High
Helmholtz Resonators 60-200 Hz Very Narrow Yes High Variable Very High
Thick Porous Absorbers 60-250 Hz Moderate-Wide No Moderate-High 300-600mm depth Low
Slat/Slot Absorbers 80-300 Hz Moderate Partial Moderate 100-200mm depth Moderate
Diaphragmatic Bass Traps 30-80 Hz Narrow-Moderate Yes Very High 200-500mm depth High

Part Nine: Mastering Suite Design: The Ultimate Critical Listening Environment

9.1 Mastering Room Requirements: Beyond Standard Studio Specifications

Notably, mastering suites demand the highest level of acoustic precision, requiring even stricter tolerances than mixing rooms due to the critical nature of final audio production decisions affecting all subsequent playback systems.

Mastering Suite vs. Mixing Room Acoustic Specifications

Parameter Mastering Suite Mixing Room Difference Critical Rationale
Frequency Response ±1 dB (30-20k Hz) ±2 dB (40-16k Hz) Tighter tolerance Micro-adjustments must be accurate
Background Noise NC 5-10 NC 10-15 5+ NC points quieter Hear subtle details, dynamics
RT60 0.15-0.25 seconds 0.20-0.35 seconds Shorter, tighter Maximum analytical clarity
Isolation (STC) 80-85+ 70-80 Higher isolation Zero external intrusion tolerated
Stereo Imaging Exceptionally precise Very precise Higher precision Subtle stereo field adjustments
Modal Control Extensively treated Well treated More comprehensive Absolute bass accuracy required

9.2 Mastering Room Construction & Treatment Strategies

Furthermore, achieving mastering-grade acoustic performance requires extraordinary attention to construction details, material selection, and treatment implementation.

Essential Mastering Suite Design Elements:

  • Room-within-room construction with complete isolation
  • Optimized dimensions per Bonello or Cox criteria
  • Extensive bass trapping in all corners and wall-ceiling junctions
  • Precision monitor mounting systems eliminating vibration coupling
  • Hardwood flooring with area rugs for adjustable absorption
  • Multiple absorption and diffusion zones strategically placed
  • Isolated equipment racks preventing vibration transmission
  • Ultra-quiet HVAC with ability to shut down during critical listening

Part Ten: Common Acoustic Problems & Professional Solutions

10.1 Troubleshooting Matrix: Symptoms, Causes & Remedies

Common Recording Studio Acoustic Issues & Solutions

Problem Symptoms Root Causes Diagnostic Method Solutions Prevention
Uneven Bass Response Peaks/nulls, frequency-dependent Room modes, inadequate treatment RTA measurement, modal analysis Strategic bass traps, repositioning Optimal room ratios, early treatment
Poor Stereo Imaging Blurred center, width issues Early reflections, asymmetry Impulse response, imaging tests Reflection point treatment, symmetry correction RFZ design from start
Excessive Reverberation Muddy mixes, lack of clarity Insufficient absorption RT60 measurement Add absorptive panels, balance treatment Adequate initial treatment
Dead/Lifeless Sound Listening fatigue, unnatural Over-absorption, no diffusion Subjective assessment, EDT Add diffusion, reduce absorption Balanced approach
Flutter Echo Metallic ringing sound Parallel hard surfaces Clap test, impulse response Absorb or diffuse surfaces Non-parallel walls, treatment
External Noise Intrusion Traffic, neighbors audible Inadequate isolation Noise level measurement Enhance isolation, seal gaps Proper construction from start
HVAC Noise Rumble, hiss during quiet High velocity, inadequate silencing Spectrum analysis Reduce velocity, add silencers Proper system design

10.2 Post-Construction Acoustic Optimization Techniques

Additionally, even well-designed studios often require fine-tuning after construction to achieve optimal performance through measurement-guided adjustments.

Systematic Optimization Process:

  1. Comprehensive Acoustic Measurement: Full frequency response, waterfall plots, RT60, impulse response
  2. Problem Identification: Modal issues, reflection problems, response anomalies
  3. Solution Prioritization: Address most significant issues first
  4. Incremental Treatment: Add acoustic treatment systematically, measuring after each change
  5. Monitor Positioning Optimization: Fine-tune placement based on measurements
  6. Final Verification: Comprehensive remeasurement confirming improvements

Part Eleven: Acoustic Measurement & Testing Protocols

11.1 Essential Measurement Equipment & Procedures

Acoustic Measurement Tools for Recording Studios

Measurement Type Required Equipment Software Typical Cost Expertise Level Applications
Basic RT60 Measurement mic, audio interface REW (free) $200-500 Beginner-Intermediate Reverberation time verification
Frequency Response Calibrated mic, interface REW, Smaart $500-1,500 Intermediate System tuning, room analysis
Waterfall/Decay Quality mic, interface REW, FuzzMeasure $500-2,000 Intermediate-Advanced Modal analysis, decay characteristics
Impulse Response Measurement mic, interface REW, ARTA $500-1,500 Intermediate Time-domain analysis
Sound Level/Spectrum Precision SLM Built-in or PC $500-3,000 Intermediate Background noise, isolation testing
Professional Acoustic Survey Complete measurement system Proprietary software $5,000-15,000 Expert/Consultant Comprehensive facility analysis

11.2 Acceptance Testing & Performance Verification Standards

Recording Studio Acceptance Testing Protocol

Test Category Parameters Measured Standard/Method Test Positions Acceptance Criteria Documentation
Reverberation Time RT60, T20, EDT ISO 3382-2 6-12 positions Within spec ±15% Full report with graphs
Frequency Response 1/3 octave, full range IEC 60268-13 Listening position(s) Within tolerance for room class Response curves
Background Noise NC, NR, dBA, spectrum ISO 1996-2 Multiple positions Below maximum target Spectral data
Sound Isolation STC, field testing ASTM E336 Critical partitions Meet or exceed spec Test reports
Stereo Imaging Phantom image, width Subjective + objective Mix position Excellent definition Listening tests
Modal Analysis Room modes, decay Waterfall analysis Multiple positions Acceptable modal distribution Waterfall plots

Part Twelve: Budget Considerations & Cost-Performance Optimization

12.1 Studio Acoustic Investment: Cost vs. Performance Analysis

Recording Studio Budget Allocation by Component

Component Category Budget Studios Professional Studios World-Class Studios ROI Impact Cannot Compromise
Sound Isolation Construction 30-40% 35-45% 40-50% Critical Yes – foundational
Acoustic Treatment Materials 15-25% 20-30% 25-35% Very High Yes – core performance
HVAC System 10-15% 15-20% 20-25% High Yes – background noise
Acoustic Doors/Windows 8-12% 10-15% 12-18% High Partial – weak points
Flooring Systems 5-10% 8-12% 10-15% Moderate-High Depends on location
Testing & Verification 2-5% 3-8% 5-10% Very High No – validates investment
Design/Consulting Fees 5-10% 8-15% 10-20% Critical No – prevents costly errors

12.2 High-Impact, Cost-Effective Acoustic Improvements

Moreover, certain acoustic improvements provide exceptional return on investment, dramatically improving studio performance at relatively modest cost.

Top 10 High-ROI Acoustic Upgrades:

  1. Corner Bass Traps (High impact, moderate cost)
  2. First Reflection Point Treatment (Critical for imaging, low-moderate cost)
  3. Rear Wall Diffusion (Eliminates flutter, maintains liveness, moderate cost)
  4. Door Weatherstripping/Seals (Dramatically improves isolation, very low cost)
  5. Gap/Penetration Sealing (Acoustic sealant, very low cost, high impact)
  6. HVAC Velocity Reduction (Lower velocity = lower noise, moderate cost)
  7. Equipment Rack Isolation (Eliminates vibration coupling, low cost)
  8. Monitor Isolation Pads (Improves bass accuracy, low cost)
  9. Ceiling Absorption Treatment (Reduces reflections, moderate cost)
  10. Acoustic Measurement & Positioning Optimization (Optimizes existing elements, very low cost)

Part Thirteen: Future Trends & Emerging Technologies

13.1 Advanced Technologies Shaping Recording Studio Design

Emerging Acoustic Technologies for Recording Facilities

Technology Current Status Potential Impact Implementation Timeline Cost Implications
Active Acoustic Control Commercial availability Modal control, noise cancellation Immediate Moderate-High
Smart Acoustic Materials Research/development Tunable absorption, adaptive acoustics 3-5 years High
AI-Driven Room Correction Early adoption Automatic optimization Immediate-2 years Low-Moderate
Virtual Acoustic Modeling Mature technology Pre-construction validation Immediate Low-Moderate
3D-Printed Acoustic Elements Emerging Custom diffusers, complex geometries Immediate-2 years Moderate
Metamaterial Absorbers Research phase Ultra-thin low-frequency absorption 5-10 years Unknown

13.2 Sustainable & Green Studio Design Practices

Furthermore, environmental responsibility increasingly influences recording studio design, requiring balance between acoustic performance and ecological impact.

Sustainable Studio Design Strategies:

  • Recycled/Recyclable Acoustic Materials: Polyester fiber panels from recycled bottles
  • Low-VOC Products: Formaldehyde-free insulation, low-emission adhesives
  • Energy-Efficient HVAC: Variable-speed drives, heat recovery, optimal insulation
  • LED Lighting: Eliminates transformer hum, reduces heat load
  • Locally Sourced Materials: Reduces transportation environmental impact
  • Adaptive Reuse: Converting existing structures rather than new construction
  • Long-Term Durability: Quality construction extending facility lifespan

Conclusion: Achieving Recording Studio Acoustic Excellence Through Systematic Design

In conclusion, world-class recording studio acoustic design demands comprehensive integration of isolation engineering, room acoustic optimization, critical listening environment creation, and systems thinking. Specifically, success requires:

Scientific Foundation: Understanding room acoustics, modal behavior, absorption characteristics, and isolation principles per international standards

Systematic Approach: Prioritizing isolation first, then room acoustics, followed by fine-tuning and measurement verification

Quality Materials: Specifying proven acoustic treatment products and isolation systems rather than compromising on fundamentals

Professional Expertise: Engaging experienced acoustic consultants preventing costly mistakes and optimizing performance

Measurement Verification: Comprehensive testing validating design achievement and guiding optimization

Ultimately, exceptional recording studio acoustics enable audio professionals to make confident creative decisions translating accurately across playback systems, justifying the investment through enhanced productivity, client satisfaction, and competitive advantage in the professional audio marketplace.

Obtain Your Exclusive Acoustic Solution

Contact Form Demo

Need acoustic engineering for your recording studio?
Prodec delivers turnkey acoustic design, manufacturing and installation — with measurable RT60/STC outcomes, from first survey to commissioning report.
Get a free project consultation — send drawings and your target RT60 or STC, and we return a specification and budget.
Need Acoustic Solutions for Your Space?
Get expert advice and a free quote tailored to your project requirements.
📩 Get a Free Quote 💬 WhatsApp Us ✉️ Email Us
Related Articles
Get Expert Help
Need an Acoustic Solution
for Your Space?

Our acoustic specialists provide free consultation, product recommendations, and detailed project quotations — tailored to your specific space type and performance requirements.
